為您揭秘硅普實(shí)驗(yàn)室之搪玻璃釉耐沸騰鹽酸侵蝕性測試：試驗(yàn)步驟要點(diǎn)及注意事項(xiàng)。做該項(xiàng)試驗(yàn)一般需要以下幾個(gè)要點(diǎn)：

（一）樣板制備及樣板試驗(yàn)前處理

（二）試驗(yàn)裝置介紹

（三）試驗(yàn)溶液制備及試驗(yàn)

（四）實(shí)驗(yàn)結(jié)束樣板處理及結(jié)果計(jì)算

前兩期我們已經(jīng)講述了樣板制備及樣板試驗(yàn)前處理、試驗(yàn)裝置介紹。今天，我們來淺談一下做該項(xiàng)試驗(yàn)時(shí)，試驗(yàn)溶液的制備、試驗(yàn)以及試驗(yàn)結(jié)束樣板處理、結(jié)果計(jì)算。

試驗(yàn)溶液制備及試驗(yàn)

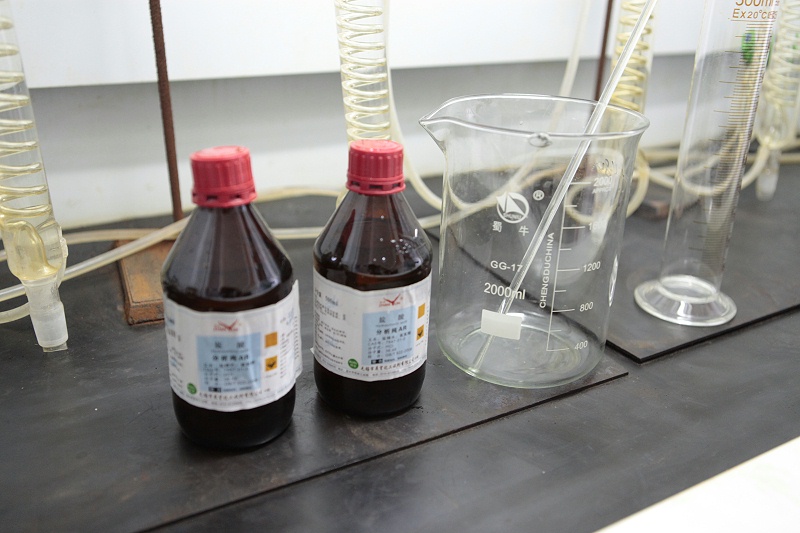

試驗(yàn)溶液制備

20%（質(zhì)量分?jǐn)?shù)）鹽酸溶液：用鹽酸和蒸餾水配制。密度在1.097g/mL到1.099g/mL之間。用于配置溶液的鹽酸應(yīng)符合相關(guān)規(guī)定。

試驗(yàn)

將鹽酸溶液從冷凝器接口處倒入玻璃筒內(nèi)，裝好回流冷凝器，開始通冷卻水，接通電源，加熱使溶液達(dá)到沸騰狀態(tài)。當(dāng)溶液開始沸騰時(shí)開始記錄起始時(shí)間，并立即用溫度控制器將沸騰狀態(tài)調(diào)整至標(biāo)準(zhǔn)要求?？刂圃囼?yàn)要求的沸騰程度、試驗(yàn)時(shí)間168h。

實(shí)驗(yàn)結(jié)束樣板處理及結(jié)果計(jì)算

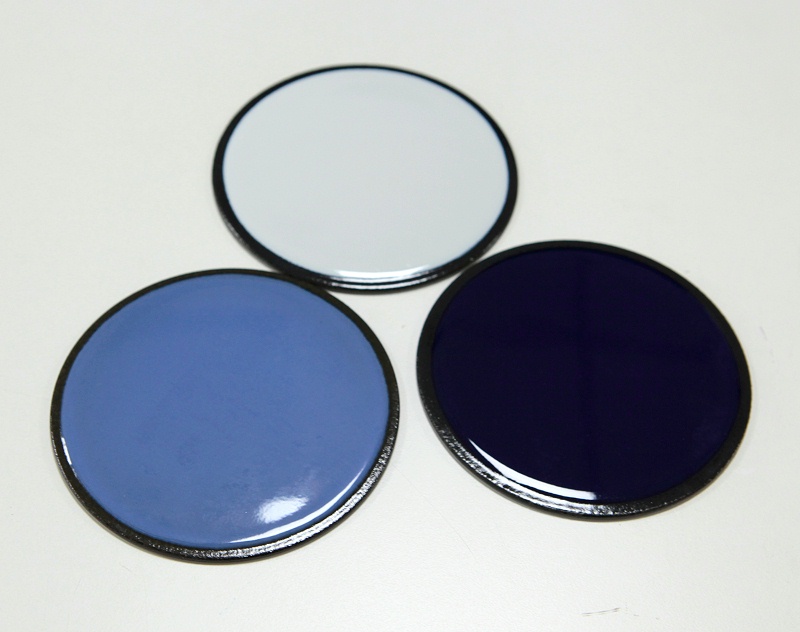

試驗(yàn)結(jié)束樣板處理

到達(dá)試驗(yàn)時(shí)間后，終止試驗(yàn)，盡快將玻璃筒內(nèi)試液倒出，冷卻后用自來水沖洗試驗(yàn)裝置。拆開試驗(yàn)裝置，取出樣板，用浸過常溫醋酸溶液的脫脂棉擦洗樣板的搪玻璃面，分別用自來水、蒸餾水、酒精沖洗，然后用電吹風(fēng)吹干，放入原來干凈的紙袋內(nèi)。放入干燥箱中，在烘箱中烘干,然后取出放在干燥器內(nèi)冷卻后稱重，精確至0.2mg，記錄最終質(zhì)量m2；注：如清洗時(shí)發(fā)現(xiàn)樣板搪玻璃層有裂紋、爆瓷、邊緣受腐蝕現(xiàn)象，應(yīng)廢棄，重新制樣檢測。

結(jié)果計(jì)算

1、單位面積失重試樣受腐蝕面的單位面積失重ΔρA按公式（1）計(jì)算

ΔρA——試樣受腐蝕面的單位面積失重量，單位為克每平方米（g/㎡）；

m1——試樣起始質(zhì)量，單位為克（g）；

m2——試樣最終質(zhì)量，單位為克（g）；

Α——試樣受腐蝕區(qū)域的面積，單位為平方米（㎡）。

為了區(qū)分不同試驗(yàn)時(shí)間的測試結(jié)果，可以將試驗(yàn)時(shí)間描述在試驗(yàn)結(jié)果中。

示例1：試驗(yàn)時(shí)間為2.5h時(shí)的結(jié)果：可以表述為ΔρA2.5。

示例2：試驗(yàn)時(shí)間為18h的結(jié)果，可以表述為ΔρA18。

如果兩塊試樣中有裂紋、爆瓷、邊緣受腐蝕的試件，應(yīng)將這種現(xiàn)象描述在試驗(yàn)報(bào)告中并應(yīng)更換試樣重新進(jìn)行試驗(yàn)。計(jì)算每塊試樣的單位面積總失重 結(jié)果精確至0.1g/㎡，如果兩個(gè)試件單位面積總失重的差值與其算術(shù)平均值的比值過20%，應(yīng)再取兩塊試件重新試驗(yàn)，如屬同一批試件，去掉相對誤差過20%的數(shù)值，其余數(shù)值求其平均值為最終試驗(yàn)結(jié)果。

2、腐蝕速率在搪玻璃釉耐沸騰鹽酸腐蝕性能試驗(yàn)中，試件的質(zhì)量損失與試驗(yàn)時(shí)間成正比。試件的單位面積質(zhì)量損失率υ按公式（2）計(jì)算。

.....................................（2）式中:

υ——試件的單位面積質(zhì)量損失率，單位為克每平方米每小時(shí)（g/m2·h）；

ΔρA——單位面積失重，單位為克每平方米（g/）；

t ——試驗(yàn)時(shí)間，單位為小時(shí)（h）。

試樣的日腐蝕速率υd按式（3）計(jì)算，單位為克每平方米每天（g/㎡·d）。

υd=24υ.....................................（3）

試樣的年腐蝕速率按公式（4）計(jì)算，單位為毫米每年（mm/a）。

ω=3504υ.....................................（4）

注：使用式（3）時(shí)，通常認(rèn)為搪玻璃釉是一種均勻的沒有氣泡的密度為2.5g/cm3的物質(zhì)。

計(jì)算每塊試樣的年腐蝕速率，結(jié)果精確至0.01mm/a。

今日分享到此結(jié)束，關(guān)注我們，帶你了解更多的搪玻璃試驗(yàn)小知識(shí)！

參考文獻(xiàn)：《搪玻璃釉耐沸騰酸及其蒸氣腐蝕性能的測定GB/T 7989-2013》

往期回顧↓↓↓

GWIPPO硅普實(shí)驗(yàn)室丨搪玻璃釉耐酸測試（二）

GWIPPO硅普實(shí)驗(yàn)室丨搪玻璃釉耐酸測試（一）
