搪玻璃設(shè)備瓷層損壞常見的有以下幾種類型：

● 機(jī)械損壞

● 溫差急變及熱應(yīng)力損壞

● 壓損壞

● 腐蝕

● 在役搪玻璃設(shè)備的鱗爆損壞

● “梯形”缺陷損壞

● 其它形式損壞

上一期我們談到了機(jī)械損壞及“梯形”缺陷損壞，這一期我們來(lái)談一下溫差急變及熱應(yīng)力損壞、壓損壞。

（一）溫差急變及熱應(yīng)力損壞

前面已經(jīng)講過(guò)，瓷層在常溫下處在受壓狀態(tài)是相對(duì)穩(wěn)定、安全的。如果將瓷層加熱到一定的溫度(約315℃)，瓷層受到的壓應(yīng)力會(huì)從大到小，最后到無(wú)壓應(yīng)力狀態(tài)。這時(shí)瓷層損壞的風(fēng)險(xiǎn)是很大的，因?yàn)樘虏ＡТ蓪拥膹?qiáng)度會(huì)隨著壓應(yīng)力的減少而降低。如果溫度有突變，瓷層里的壓應(yīng)力也將會(huì)突變，引起瓷層“爆瓷”。

搪玻璃設(shè)備溫差急變損壞有 4 種情況:

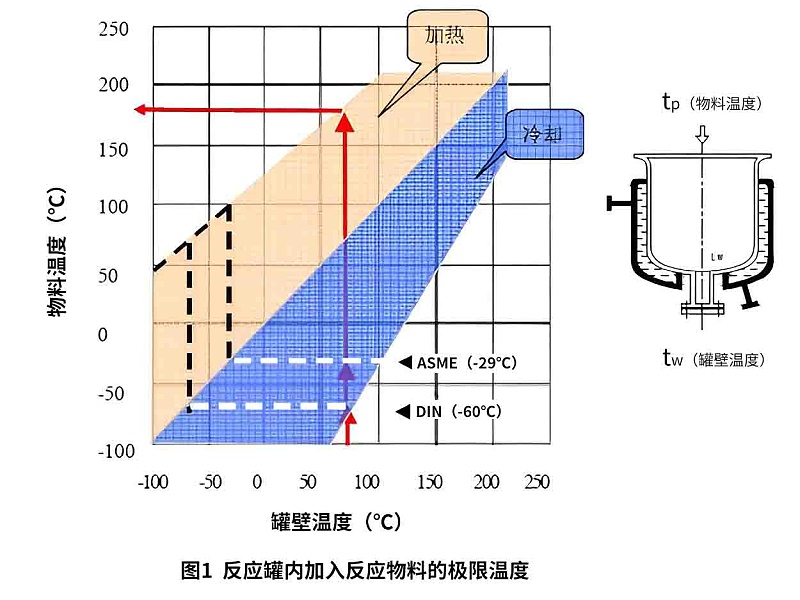

①夾套處于加熱狀態(tài)，此時(shí)罐溫度與夾套介質(zhì)溫度相同，將冷卻物料加進(jìn)罐內(nèi)使搪瓷面突然受到冷卻，如圖1所示。

②夾套內(nèi)通冷卻水，罐壁溫度與冷卻水溫度相同，將熱物料加進(jìn)罐內(nèi)，使搪瓷面突然加熱，如圖1所示。

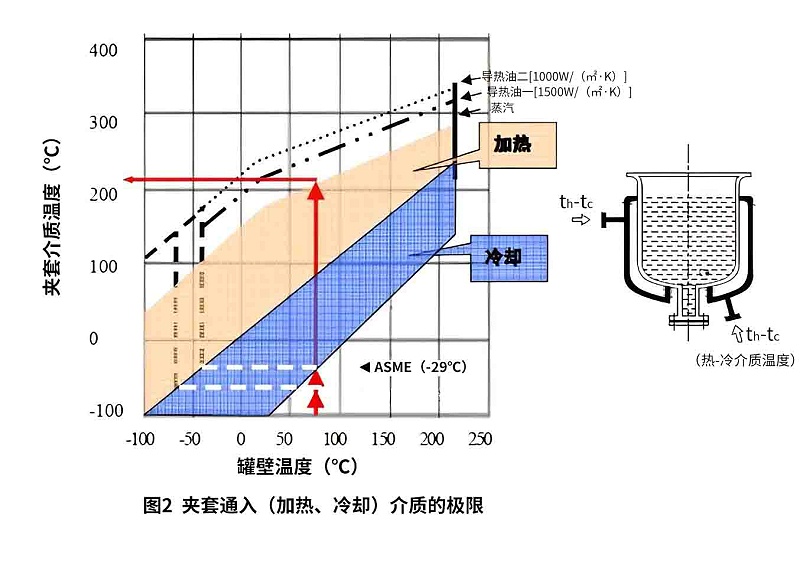

③搪玻璃容器內(nèi)儲(chǔ)存有冷的物料，罐壁溫度與物料溫度相同，將熱的介質(zhì)通入夾套內(nèi)，使搪瓷面反面突然受熱，如圖2所示。

④搪玻璃容器內(nèi)儲(chǔ)存有熱的物料，罐壁溫度與物料溫度相同，將冷的介質(zhì)通入夾套內(nèi)，使搪瓷面反面突然受冷，如圖2所示。

從圖1、圖2可看出塘玻璃設(shè)備使用溫差范圍隨罐壁溫度的升高而縮小，也就是說(shuō)，隨著搪玻璃設(shè)備使用溫度的升高，溫差損壞傾向也隨之增加。

（二）壓損壞

搪玻璃設(shè)備設(shè)計(jì)時(shí)，在一定溫度下罐內(nèi)及夾套有特定的壓力或真空度，但當(dāng)使用后在惡劣的條件下就會(huì)由于某些原因造成壓或真空度過(guò)高，使設(shè)備變形或失穩(wěn)，導(dǎo)致瓷層脫落。搪玻璃設(shè)備的壓有時(shí)是因?yàn)闇囟鸬?，特別是企業(yè)租用鄰近電廠的高壓蒸汽進(jìn)行加熱，其蒸汽減壓閥的失效而導(dǎo)致高壓蒸汽直接進(jìn)入夾套內(nèi)，由此引起產(chǎn)品變形瓷層脫落的事故很多。

本期分享到此結(jié)束，后期我們將持續(xù)更新搪玻璃設(shè)備瓷層損壞的其他幾種常見類型。歡迎關(guān)注硅普公眾號(hào)~

參考文獻(xiàn)：《搪瓷與搪玻璃》蔣偉忠 厲益俊主編
